Поликарбонат профилированный SUNTUF (техническое руководство)

Техническое руководство по профилированному монолитному поликарбонату Suntuf
Профиль: Greca 76, 1260 мм

Чертеж профиля

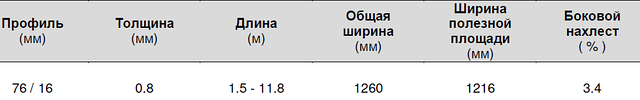

Размеры профиля

Нагрузка/расчет между поперечными опорами

• Используя рекомендации соблюдайте требования местных строительных норм.
• Растояния расчитаны в соответствии с L/20 и минимальным уклоном 10%.
• Максимальное рекомендованное растояние основано на практическом тестировании.
• Упомянутая нагрузка относится к общей нагрузке ветра и снега.
• Для вертикальной конструкции растояние между поперечными опорами может быть увеличено на 10%.
• В первом и последнем пролете конструкции и в однопрелетных конструкциях растояние между поперечными опорами должно быть уменьшено на 25%.

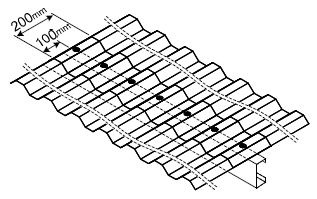

Длина панели

• Максимальную длину панели рекомендуем использовать - 7 м.
• Длину нахлеста 200 мм.
• Рекомендованный нахлест каждой панели 100 мм. от линии фиксации на опоре.
• От края панели последнюю линию фиксации размещайте не дальше 100 мм и не ближе 50 мм.

Радиус кривизны изогнутой кровли 4 м. (минимальный)

Расположение листов поликарбоната

• Сторона поликарбонатного листа с ультрафиолетовой защитой должна находиться сверху.
• Укладывать листы следует по направлению противоположно направлению дождя, ветра и снега.
• Установку листов SUNTUF  (СУНТУФ) необходимо распологать и устанавливать без сильных усилий. В случае, если не точно подобраны размеры панелей их нельзя вытягивать и применять силу.

Крепление профилированных панелей поликарбоната SUNTUF

• В местах нахлеста следующей панели, вдоль волны листа необходимо использовать герметизирующую ленту.
• По линии фиксации верхнего и нижнего нахлеста используйте  герметизирующую лент.
• Предварительно в верхней части волны листа просверлите 10мм отверстия для винтов.
• В просверленные отверстия закрепляйте винты с первого бокового нахлеста, с левой стороны (3).
• Начните вкручивать винты с нижней балки, в каждую 2-ю волну (1).
• В каждую 3-ю волну закрепите винты по промежуточной балке  (2).
• Закрепление верхнего, последнего листа следует начать с левой стороны в каждую 2-ю волну листа Сунтуф (1).
• Не пережимайте, боковые нахлесты листов фиксируйте каждые 300 мм. (4).

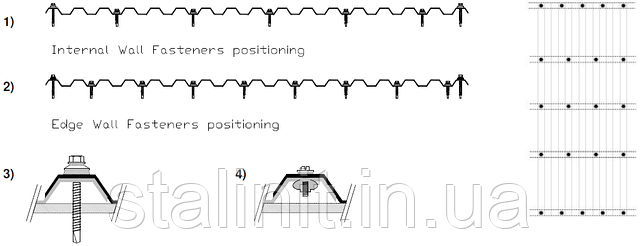

Местоположение креплений

Характеристики винтов и шайб

• Болт-саморез 5,5мм х 40мм + шайба Palram (Палрам) 19мм - крепление верхнего гребня волны.
•  Болт-саморез 5,5мм х 25мм + шайба Palram (Палрам) 19ммс прокладкой из искуственного каучука (EPDM).

При креплении панелей поликарбоната Suntuf рекомендуется использовать аксессуары одобренные Palram, также это относится к герметизирующим лентам, уплотнителю, силикону, приспособлениям для зажима. Прозрачную поликарбонатную панель Suntuf следует устанавливать на окрашенную белой акриловой краской конструкцию. Допускается, вместо окрашивания, конструкцию закрыть от солнца алюминиевой лентой, для предотвращения перегрева.

Советы по резке панелей Suntuf

• Для резки поликарбонатных панелей используйте круглую или зубчатую пилу, зубья должны быть хорошо заточены.
• Вращение диска должно быть высокоскоростным, скорость подачи умеренная.
• Лист следует придерживать в районе резания. После окончания очистить от стружки.

Дополнительные советы по монтажу панелей поликарбоната Suntuf. Советы по безопасности, транспортировке и хранению

При монтаже используйте электрический шуруповерт подходящий для этих целей. Установка винта должна быть перпендикулярно листу. После окончания установки снимите клейкую ленту с поверхности листа. При монтаже не наступайте на листы, используйте для этих целей доски.

Хранитиь листы поликарбоната следует в стопке, в защищенном от солнца, дождя месте. Рекомендуется не накрывать листы материалами поглощающими тепло (темный полиэтилен и др.). Защищайте листы от любого физического повреждения, от контактов с химикатами, или химически активной средой.

За дополнительной информацией можете обратиться к нам по телефонам указанным на сайте.
